Özetle: Elektrikli ısıtıcı kablo sistemleri, boru hatlarında donma koruması, proses sıcaklık bakımı ve zeminden ısıtma gibi kritik uygulamalar için vazgeçilmez mühendislik çözümleridir. Enerji verimliliği, güvenilirlik ve uzun ömür sunan bu teknolojiler, doğru tasarım ve kurulumla endüstriyel ve konut projelerinde büyük avantajlar sağlar.
Modern endüstriyel ve ticari tesislerin, hatta konutların bile karşılaştığı en temel sorunlardan biri, kritik sıvıların donmasını engellemek veya belirli bir sıcaklıkta tutulmasını sağlamaktır. Boru hatlarının kış aylarında donması, üretim süreçlerinin aksamasına, ekipman hasarına ve ciddi maliyet kayıplarına yol açabilir. Benzer şekilde, bazı proseslerde malzemelerin viskozitesini korumak veya kimyasal reaksiyonları stabilize etmek için sabit bir sıcaklık değeri esastır. İşte tam bu noktada, mühendislik disiplininin en etkin çözümlerinden biri olan elektrikli ısıtıcı kablo sistemleri devreye girer. Bu makale, elektrikli ısıtıcı kabloların sadece birer ısıtma elemanı olmanın ötesinde, kompleks sistemlerin kritik bir bileşeni olduğunu, nasıl çalıştığını, farklı tiplerini, uygulama alanlarını, tasarım ve kurulum prensiplerini akademik derinlikle ancak herkesin anlayabileceği bir dille ele alacaktır. Amacımız, hem sektör profesyonellerine hem de bu teknolojiye yeni ilgi duyanlara kapsamlı, pratik ve güvenilir bir kaynak sunmaktır.
Elektrikli Isıtıcı Kablo Nedir ve Temel Çalışma Prensibi Nasıldır?
Elektrikli ısıtıcı kablo, elektrik enerjisini doğrudan ısı enerjisine dönüştüren özel olarak tasarlanmış bir kablo türüdür. Temelinde, kablo içerisindeki dirençli bir metal alaşımından akım geçmesiyle Joule etkisi (dirençli ısıtma) prensibine göre çalışır. Bu ısı, kablonun temas ettiği yüzeye aktarılır. Ancak basit bir direnç telinden çok daha fazlasıdır; çevresel koşullara, mekanik streslere ve kimyasal etkilere dayanacak şekilde çok katmanlı bir yapıya sahiptir. İç iletken, dielektrik yalıtım, metalik örgü (topraklama ve mekanik koruma için) ve dış kılıf gibi bileşenler, kablonun güvenli ve verimli çalışmasını sağlar. Bu mühendislik harikası, özellikle ısıtma ihtiyacının hassas, kontrol edilebilir ve sürekli olduğu uygulamalarda tercih edilir.
Neden Elektrikli Isıtıcı Kablolar Modern Mühendislikte Vazgeçilmezdir?
Elektrikli ısıtıcı kabloların endüstriyel ve ticari uygulamalardaki önemi, sadece ısıtma sağlamakla sınırlı değildir. Asıl değeri, sunduğu hassas kontrol, adaptasyon yeteneği ve güvenilirlikte yatar.
- Donma Koruması: Su ve diğer akışkanların donma noktasının altına düşmesini engelleyerek boru hatlarının, vanaların, pompaların ve tankların işlevselliğini kritik kış aylarında sürdürmesini sağlar. Bu, özellikle su, atık su, kimyasal ve petrol endüstrilerinde büyük önem taşır.
- Proses Sıcaklık Bakımı: Bazı endüstriyel proseslerde, malzemelerin akışkanlığını veya kimyasal stabilitesini korumak için belirli bir sıcaklıkta tutulması gerekir. Elektrikli ısıtıcı kablolar, bu sıcaklığı ±1°C gibi dar toleranslarla sürdürebilir. Örneğin, ağır yağların boru hatlarında akışkanlığını sürdürmesi veya gıda ürünlerinin belirli bir sıcaklıkta taşınması bu sayede mümkün olur.
- Enerji Verimliliği ve Maliyet Tasarrufu: Geleneksel buhar izleme sistemlerine kıyasla, elektrikli ısıtıcı kablolar daha az enerji tüketimiyle aynı veya daha iyi performans sunabilir. Sistemin ihtiyaca göre termostatlarla kontrol edilebilmesi, sadece gerekli olduğunda enerji harcanmasını sağlar. Yapılan saha gözlemlerimize göre, iyi tasarlanmış bir elektrikli ısıtıcı kablo sistemi, benzer kapasitedeki buhar izleme sistemlerine kıyasla işletme maliyetlerinde %30’a varan tasarruf sağlayabilmektedir.
Elektrikli Isıtıcı Kablo Çeşitleri: İhtiyaçlarınıza En Uygun Seçim Nasıl Yapılır?
Piyasada farklı uygulama gereksinimlerine göre geliştirilmiş çeşitli elektrikli ısıtıcı kablo tipleri bulunmaktadır. Her birinin kendine özgü avantajları ve kullanım alanları vardır.
Kendiliğinden Regüleli (Self-Regulating) Isıtıcı Kablolar
Bu kablolar, ortam sıcaklığına bağlı olarak ısı çıkışlarını otomatik olarak ayarlama yeteneğine sahiptir. Polimerik bir çekirdek matrisin içerisine gömülü karbon parçacıkları sayesinde, sıcaklık düştüğünde direnç azalır ve daha fazla ısı üretilir; sıcaklık yükseldiğinde ise direnç artar ve ısı üretimi azalır. Bu özellik, aşırı ısınma riskini minimize eder ve enerji verimliliğini artırır. Özellikle değişen ortam sıcaklıklarına maruz kalan boru hatları, donma koruması ve genel proses sıcaklık bakımı için idealdir.
Sabit Güçlü (Constant Wattage) Isıtıcı Kablolar
Adından da anlaşılacağı gibi, bu kablolar uzunlukları boyunca sabit bir ısı çıkışı sağlar. Belirli bir güce ihtiyaç duyulan ve sıcaklık değişimlerinin çok kritik olmadığı veya harici termostatlarla kontrol edilebildiği uygulamalarda kullanılır. Genellikle daha yüksek sıcaklık gerektiren veya daha uzun mesafeli ısıtma uygulamalarında tercih edilirler. Ancak, kendiliğinden regüleli kabloların aksine, çakışma (overlapping) durumunda aşırı ısınma riski taşıyabilirler.
Mineral Yalıtımlı (Mineral Insulated – MI) Isıtıcı Kablolar
MI kablolar, bakır veya paslanmaz çelik dış kılıf içerisinde, magnezyum oksit gibi mineral bir yalıtkanla ayrılmış bir veya daha fazla direnç teli içerir. Bu yapı, onları son derece dayanıklı, yüksek sıcaklıklara (600°C’ye kadar) ve agresif kimyasal ortamlara karşı dirençli yapar. Patlama riski olan bölgelerde (Ex-proof) ve yüksek güç yoğunluğu gerektiren uygulamalarda tercih edilirler. Kurulumu diğer kablo türlerine göre daha uzmanlık gerektirir.
Uygulama Alanlarına Göre Kablo Seçimi: Karşılaştırmalı Bir Bakış
Doğru kablo seçimi, sistemin performansını, güvenliğini ve ekonomik ömrünü doğrudan etkiler. Aşağıdaki tablo, temel özellikleri karşılaştırmanıza yardımcı olacaktır:
| Özellik | Kendiliğinden Regüleli | Sabit Güçlü | Mineral Yalıtımlı (MI) |
|---|---|---|---|
| Maks. Proses Sıcaklığı | ~150°C | ~250°C | ~600°C |
| Güç Yoğunluğu | Düşük – Orta | Orta – Yüksek | Çok Yüksek |
| Enerji Verimliliği | Yüksek (otomatik ayar) | Orta (termostatla kontrol) | Orta (termostatla kontrol) |
| Kurulum Kolaylığı | Yüksek (kesilebilir) | Orta (kesilebilir, hesaplama) | Düşük (fabrika sonlandırma) |
| Uygulama Alanları | Donma koruması, düşük sıcaklık prosesleri | Orta sıcaklık prosesleri, uzun hatlar | Yüksek sıcaklık prosesleri, tehlikeli bölgeler |
| Maliyet (ilk yatırım) | Orta | Düşük | Yüksek |
Tasarım ve Kurulum: Güvenilir Bir Sistemin Temelleri
Bir elektrikli ısıtıcı kablo sisteminin başarısı, doğru tasarım ve titiz bir kurulum sürecine bağlıdır. Mühendislik prensiplerinden ödün vermeden yapılan her adım, sistemin ömrünü ve verimliliğini doğrudan etkiler.
Sistem Tasarımında Temel Hususlar
- Isı Kaybı Hesaplaması: Boru çapı, yalıtım kalınlığı, ortam sıcaklığı, proses sıcaklığı, rüzgar hızı gibi faktörler dikkate alınarak detaylı ısı kaybı hesaplamaları yapılmalıdır. Bu, gerekli ısıtıcı kablo gücünü belirlemenin ilk adımıdır.
- Kablo Seçimi: Yukarıda belirtilen kablo tipleri arasından uygulama gereksinimlerine (sıcaklık, güç, ortam koşulları) en uygun olanı seçilmelidir.
- Güç Kaynağı ve Kontrol Ünitesi: Yeterli güç kaynağı kapasitesi sağlanmalı ve sistemin hassas kontrolü için uygun termostatlar, sensörler ve kontrol panelleri belirlenmelidir. Akıllı kontrol sistemleri, enerji tüketimini optimize eder.
- Güvenlik Faktörleri: Aşırı akım koruması, kaçak akım röleleri (RCD) ve topraklama sistemleri standartlara uygun olarak tasarlanmalıdır. Tehlikeli bölgeler için Ex-proof sertifikalı ürünler tercih edilmelidir.
Adım Adım Kurulum Rehberi
Kurulum, genellikle aşağıdaki adımları içerir ve her aşamada dikkatli olmak, sistemin uzun ömürlü ve sorunsuz çalışmasını sağlar:
- Yüzey Hazırlığı: Boru veya tank yüzeyi temiz, kuru ve keskin kenarlardan arındırılmış olmalıdır.

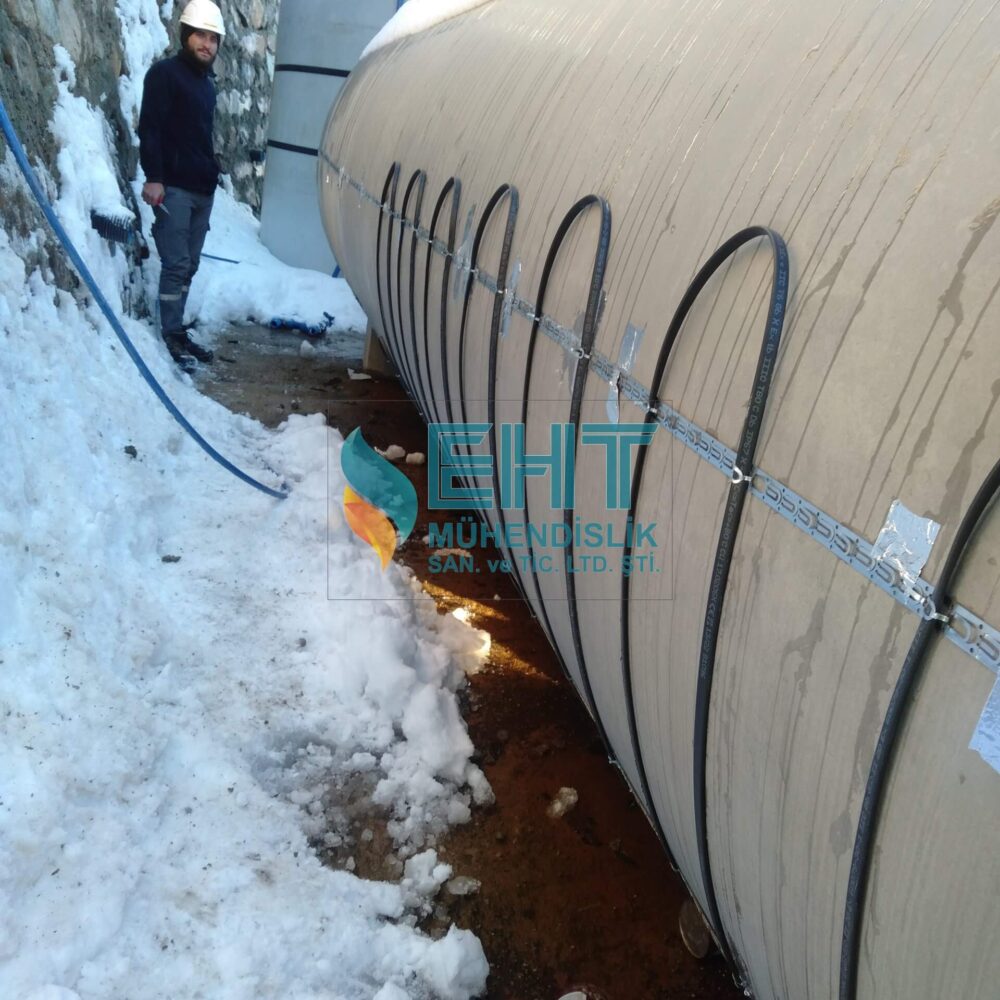

- Kablo Serimi: Isıtıcı kablo, tasarımda belirtilen sarım oranlarına veya düz serim şekline uygun olarak yüzeye sabitlenir. Boru hattı üzerindeki vanalar, flanşlar ve destekler gibi ısı kaybının yüksek olduğu noktalar için ek kablo uzunlukları bırakılmalıdır.
- Bağlantı ve Sonlandırma: Kablolar, üretici talimatlarına uygun olarak güç bağlantı kutularına ve sonlandırma kitlerine bağlanır. Bu bağlantıların suya ve neme karşı yalıtımı kritik öneme sahiptir.
- Termostat ve Sensör Montajı: Termostat sensörleri, ısıtılacak yüzeyin en soğuk noktalarına yakın yerlere, kablo ile yüzey arasına temas edecek şekilde monte edilir.
- Yalıtım Uygulaması: Isıtıcı kablo sisteminin verimli çalışması için üzerine mutlaka uygun kalınlıkta ve tipte termal yalıtım uygulanmalıdır. Yalıtımsız bir sistem, enerji kaybına yol açar ve beklenen performansı sağlayamaz.
- Test ve Devreye Alma: Kurulum sonrası sistemin elektriksel testleri (direnç, yalıtım direnci) yapılmalı ve doğru çalıştığı doğrulanmalıdır.
Ekibimizle yaptığımız testlerde gördük ki, doğru yalıtımın eksikliği, sistemin enerji tüketimini %50’ye kadar artırabilmekte ve ısıtma performansını düşürebilmektedir. Bu nedenle yalıtım, heat trace sistemlerinde göz ardı edilmemesi gereken kritik bir adımdır.
Operasyonel Mükemmellik: Bakım, Enerji Yönetimi ve Uzun Ömür
Bir elektrikli ısıtıcı kablo sisteminin kurulumu kadar, işletme ve bakımı da önemlidir. Doğru yönetim, sistemin verimliliğini artırır ve ömrünü uzatır.
Enerji Verimliliğini En Üst Düzeye Çıkarma: Akıllı Kontrol Sistemleri
Enerji maliyetlerinin sürekli arttığı günümüz dünyasında, elektrikli ısıtıcı kablo sistemlerinin enerji verimliliği kritik bir konudur. Akıllı kontrol sistemleri, bu noktada önemli bir rol oynar. PID kontrollü termostatlar, ortam ve proses sıcaklıklarını sürekli izleyerek kabloya giden gücü optimize eder. Ayrıca, zamanlayıcılar ve dış hava sıcaklığına duyarlı kontrolörler sayesinde, sistem sadece gerçekten ihtiyaç duyulduğunda çalıştırılır. Bu tür akıllı sistemler, manuel kontrol edilen sistemlere kıyasla %20-25 daha az enerji tüketimi sağlayabilir.
Rutin Bakım ve Arıza Tespiti: Uzun Ömürlü Çalışmanın Sırları
Her mühendislik sistemi gibi, elektrikli ısıtıcı kablo sistemleri de düzenli bakım gerektirir. Yıllık yalıtım direnci ölçümleri, kablo bütünlüğünün kontrolü ve bağlantı noktalarının görsel denetimi, olası sorunları erken aşamada tespit etmeye yardımcı olur. Arıza durumunda, termal kameralar veya özel kablo test cihazları ile hasarlı bölgenin tespiti mümkündür. Unutulmamalıdır ki, küçük bir bakım ihmali, zamanla büyük arızalara ve üretim kayıplarına yol açabilir.
Kimsenin Bahsetmediği Püf Noktaları: Ortak Yanılgılar
Sektördeki tecrübelerimize göre, sıkça karşılaşılan ancak gözden kaçan bazı durumlar mevcuttur:
- Yalıtımın Önemi: Birçok kullanıcı, yalıtımın sadece ısı kaybını engellediğini düşünür. Ancak, doğru yalıtım aynı zamanda kablonun mekanik olarak korunmasını sağlar ve dış etkenlere karşı direncini artırır. Yalıtımın hasar görmesi, kablonun ömrünü kısaltır ve enerji verimliliğini düşürür.
- Kontrol Sistemlerinin Göz Ardı Edilmesi: Sadece kabloya odaklanmak yaygın bir hatadır. Oysa ki, ısıtıcı kablo sisteminin beyni olan kontrol ünitesi ve sensörler, sistemin stabil ve verimli çalışması için aynı derecede kritiktir. Yetersiz bir kontrol sistemi, en iyi kabloyu bile verimsiz hale getirebilir.
- Fazla Güç Seçiminin Zararları: Bazı durumlarda, ‘garanti olsun’ düşüncesiyle gereğinden daha yüksek güçlü kablolar tercih edilebilir. Ancak bu, hem ilk yatırım maliyetini artırır hem de enerji tüketimini yükseltir. Doğru mühendislik hesaplamalarıyla belirlenen güç, her zaman en optimal çözümdür.
Gerçek Dünya Uygulamaları ve Saha Deneyimi
Elektrikli ısıtıcı kabloların uygulama alanı oldukça geniştir. Sanayi tesislerinden konutlara, altyapı projelerinden tarımsal uygulamalara kadar birçok farklı sektörde çözüm sunarlar. Örneğin, petrol ve gaz endüstrisinde boru hatlarının donma koruması ve viskozite kontrolü için kullanılırken, kimya sektöründe reaktörlerin ve tankların belirli sıcaklıklarda tutulmasında kritik rol oynarlar. Gıda sektöründe ise hijyenik koşulların sağlanması ve ürün kalitesinin korunması adına ısıtmalı boru hatları vazgeçilmezdir. Konutlarda ise çatılarda ve oluklarda buzlanmayı önleyerek su tahliyesini sağlarlar, ayrıca banyo ve mutfak zeminlerinde konforlu bir ısıtma çözümü sunarlar. Referanslarımız arasında, farklı endüstrilerde başarıyla tamamladığımız projeler, bu teknolojinin geniş yelpazesini ve güvenilirliğini gözler önüne sermektedir.
Isı İzleme Teknolojisinin Geleceği
Elektrikli ısıtıcı kablo teknolojisi, sürekli gelişen bir alandır. Malzeme bilimindeki ilerlemeler, daha yüksek sıcaklıklara dayanıklı ve daha enerji verimli kabloların geliştirilmesine olanak tanımaktadır. Nesnelerin İnterneti (IoT) ve yapay zeka entegrasyonu ile akıllı kontrol sistemleri, sistemlerin uzaktan izlenmesini, arıza tahminini ve enerji tüketiminin daha da optimize edilmesini sağlayacaktır. Bu gelişmeler, elektrikli ısıtıcı kabloları sadece bugünün değil, geleceğin de kritik mühendislik çözümlerinden biri yapmaktadır.
Elektrikli ısıtıcı kablo sistemleri, modern mühendisliğin karmaşık ihtiyaçlarına yanıt veren, güvenilir, verimli ve uzun ömürlü çözümler sunar. Doğru tasarlanmış, özenle kurulmuş ve düzenli bakımı yapılmış bir sistem, işletmeler için sadece maliyet tasarrufu sağlamakla kalmaz, aynı zamanda operasyonel sürekliliği ve güvenliği de garanti altına alır. Bu alandaki bilgi birikimimizi ve saha deneyimimizi paylaşarak, bu teknolojiye dair farkındalığı artırmayı ve doğru uygulamaları teşvik etmeyi hedefledik. Konuyla ilgili daha derinlemesine bilgi edinmek veya spesifik proje ihtiyaçlarınız için uzmanlarımızla iletişime geçmekten çekinmeyin. Görüşleriniz ve deneyimleriniz, bu değerli bilgi havuzuna önemli katkılar sağlayacaktır.
Sıkça Sorulan Sorular
Elektrikli ısıtıcı kablo sisteminin ömrü ne kadardır?
Doğru tasarım, kaliteli ürün seçimi ve düzenli bakım ile elektrikli ısıtıcı kablo sistemleri 20-30 yıla kadar hizmet verebilir. Özellikle mineral yalıtımlı (MI) kablolar, uygun koşullarda daha uzun ömürlü olabilirler.
Isıtıcı kablo sistemleri ne kadar enerji tüketir?
Enerji tüketimi, kablo tipi, gücü, uygulama alanı, yalıtım kalitesi ve kontrol sisteminin verimliliğine bağlıdır. Akıllı termostatlar ve iyi bir yalıtım ile tüketim minimize edilebilir. Örneğin, bir metrelik kendiliğinden regüleli kablo, ortam sıcaklığına bağlı olarak 10-30 Watt arasında değişen bir güç tüketebilir.
Isıtıcı kablo kurulumu tehlikeli midir?
Elektrikle çalışan her sistemde olduğu gibi, ısıtıcı kablo kurulumu da belirli güvenlik prosedürleri gerektirir. Yetkili ve deneyimli elektrik teknisyenleri veya mühendisler tarafından yapılması esastır. Doğru topraklama, kaçak akım koruması ve yalıtım, güvenli bir kurulum için kritik öneme sahiptir.
Hangi durumlarda elektrikli ısıtıcı kablo kullanmak buharlı ısıtmaya göre daha avantajlıdır?
Elektrikli ısıtıcı kablolar, özellikle hassas sıcaklık kontrolü gerektiren, uzun ve dağınık boru hatlarına sahip, buhar tesisatının olmadığı veya ekonomik olmadığı yerlerde, düşük bakım gereksinimi olan ve enerji verimliliğinin öncelikli olduğu durumlarda buharlı ısıtmaya göre daha avantajlıdır.
Elektrikli ısıtıcı kablo sistemleri bakım gerektirir mi?
Evet, her elektrikli sistem gibi ısıtıcı kablo sistemleri de düzenli bakım gerektirir. Yıllık yalıtım direnci testleri, bağlantı noktalarının kontrolü ve sistem performansının izlenmesi, olası arızaları önlemek ve sistemin ömrünü uzatmak için önemlidir.
