Özetle: Endüstriyel kontrol panoları ve elemanları, otomasyon sistemlerinin beyni ve sinir ağıdır. Üretim süreçlerini optimize eder, enerji verimliliği sağlar, güvenlik düzeyini artırır ve arıza sürelerini minimize ederek operasyonel sürekliliği garantiler. Bu bileşenlerin doğru seçimi ve entegrasyonu, modern endüstrinin rekabetçiliği için kritik öneme sahiptir.
Kontrol Panoları ve Kontrol Elemanları Neden Kritik Bir Mühendislik Alanıdır?
Modern endüstriyel tesislerin kalbinde, karmaşık süreçleri yöneten ve koordine eden görünmez bir güç yatar: kontrol panoları ve kontrol elemanları. Bu sistemler, basit bir anahtarın ötesinde, üretim hatlarının, enerji dağıtım ağlarının ve bina otomasyon sistemlerinin hassas bir şekilde çalışmasını sağlayan akıllı merkezlerdir. Birçok işletme, operasyonel verimsizlikler, sık arızalar veya güvenlik riskleri gibi sorunlarla boğuşurken, bu sorunların temelinde genellikle yetersiz veya yanlış tasarlanmış kontrol sistemleri yatar. Bu makale, bu kritik mühendislik alanının derinliklerine inerek, hem sektör profesyonellerine hem de konuya yeni başlayanlara yol gösterici bir rehber sunmayı amaçlamaktadır.
Endüstriyel Otomasyonda Kontrol Panolarının Rolü Nedir?
Kontrol panoları, bir sistemin tüm elektrik ve elektronik bileşenlerini barındıran, koruyan ve düzenleyen merkezi bir yapıdır. Endüstriyel otomasyonun temel taşlarından biri olan bu panolar, sensörlerden gelen verileri işler, PLC (Programlanabilir Mantıksal Denetleyici) sistemleri aracılığıyla karar verir ve aktüatörler, motorlar veya valfler gibi kontrol elemanlarına komutlar gönderir. Sahadaki gözlemlerimize göre, iyi tasarlanmış bir kontrol panosu, operasyonel süreçlerin şeffaflığını %40’a kadar artırabilir. Bu da arıza tespiti ve bakımı önemli ölçüde hızlandırır.
Kontrol Elemanları Nelerdir ve Görevleri Nelerdir?
Kontrol panolarının içinde yer alan kontrol elemanları, sistemin ‘kasları’ ve ‘duyu organları’ gibidir. Her biri belirli bir görevi yerine getirerek genel sistemin sorunsuz çalışmasını sağlar. Bu elemanlar, bir tesisin verimli, güvenli ve kesintisiz çalışması için hayati öneme sahiptir. Doğru elemanların seçimi, sistemin performansını ve ömrünü doğrudan etkiler.
- PLC (Programlanabilir Mantıksal Denetleyici) Sistemleri: Endüstriyel otomasyonun beyni. Makine ve süreçleri otomatik olarak kontrol eden, programlanabilir dijital bilgisayarlardır. Karmaşık algoritmaları işleyerek, üretim hatlarının senkronizasyonunu ve verimliliğini sağlar.
- Sensörler: Ortam koşulları (sıcaklık, basınç, seviye vb.) veya makine durumu hakkında bilgi toplayan cihazlardır. Bu veriler, kontrol sisteminin karar alma mekanizması için temel girdiyi oluşturur.
- Aktüatörler: Elektrik sinyallerini mekanik harekete dönüştürerek vana, motor veya pompa gibi cihazları kontrol eden elemanlardır. PLC’den gelen komutları fiziksel eylemlere dönüştürürler.
- Röleler ve Kontaktörler: Elektrik devrelerini açıp kapatan anahtarlama elemanlarıdır. Kontaktörler genellikle daha yüksek akımlar için kullanılırken, röleler kontrol devrelerinde sinyalizasyon ve küçük yük anahtarlaması için tercih edilir.
- Termik Manyetik Şalterler: Elektrik devrelerini aşırı yük ve kısa devrelere karşı koruyan güvenlik elemanlarıdır. Ekipman hasarını ve yangın riskini önlerler.
- Frekans Konvertörleri (Hız Kontrol Cihazları): Motorların hızını ve torkunu ayarlayarak enerji verimliliği sağlayan ve motor ömrünü uzatan cihazlardır. Özellikle pompalar, fanlar ve konveyör sistemlerinde yaygın olarak kullanılır.
- HMI (İnsan Makine Arayüzü) Panelleri: Operatörlerin kontrol sistemiyle etkileşim kurmasını sağlayan görsel arayüzlerdir. Sistem durumunu izleme, parametreleri değiştirme ve alarm durumlarını yönetme imkanı sunar.
Kontrol Panosu Tasarımında Göz Ardı Edilen Püf Noktaları Nelerdir?
Bir kontrol panosunun tasarımı sadece teknik yeterlilikle sınırlı değildir; aynı zamanda gelecekteki genişletilebilirlik, bakım kolaylığı ve güvenlik standartlarına uyum gibi faktörleri de içermelidir. Ekibimizle yaptığımız testlerde gördük ki, başlangıçta yapılan küçük tasarım hataları, uzun vadede yüksek işletme maliyetlerine ve sık arızalara yol açabilmektedir. İyi bir tasarım, sadece mevcut ihtiyaçları karşılamakla kalmaz, aynı zamanda tesisin gelecekteki gelişimine de zemin hazırlar.
Verimli Bir Kontrol Panosu Tasarımı Nasıl Yapılır?
Tasarım süreci, sistemin gereksinimlerinin detaylı analiziyle başlar ve titiz bir planlama ile devam eder. Her adımda, uluslararası standartlara ve en iyi mühendislik uygulamalarına bağlı kalmak esastır.
- Detaylı İhtiyaç Analizi: Kontrol edilecek süreçler, gerekli güvenlik seviyesi, çevresel koşullar ve enerji gereksinimleri belirlenir.
- Bileşen Seçimi: Güvenilirlik, maliyet, performans ve yedek parça bulunabilirliği gibi faktörler göz önünde bulundurularak uygun kontrol elemanları (PLC, sensörler, röleler vb.) seçilir.
- Yerleşim Planı (Layout): Panonun içindeki bileşenlerin ergonomik ve mantıksal bir düzen içinde yerleştirilmesi. Kablolama kolaylığı, ısı dağılımı ve bakım erişimi bu aşamada kritik öneme sahiptir.
- Kablolama ve Bağlantılar: Doğru kesitli kabloların seçimi, uygun etiketleme ve standartlara uygun bağlantı teknikleri, arızaların önüne geçmede temel rol oynar.
- Güvenlik Entegrasyonu: Acil durdurma butonları, termik manyetik şalterler, kaçak akım koruma röleleri gibi güvenlik elemanlarının doğru bir şekilde entegre edilmesi.
- Dokümantasyon: Panonun şemaları, bağlantı diyagramları, bileşen listeleri ve test raporları gibi kapsamlı dokümantasyon, gelecekteki bakım ve arıza giderme işlemleri için vazgeçilmezdir.
IP Koruma Sınıfları ve Çevresel Etkiler: Doğru Seçim Nasıl Yapılır?
Endüstriyel ortamlar genellikle tozlu, nemli, sıcak veya kimyasal etkilere maruz kalabilir. Bu nedenle kontrol panolarının, çevresel koşullara dayanıklı olması gerekir. IP (Ingress Protection) kodları, panonun katı cisimlere ve sıvılara karşı ne kadar koruma sağladığını gösterir. Örneğin, dış ortam uygulamaları için en az IP65 sınıfı bir pano seçmek, sistemin uzun ömürlü ve güvenilir çalışmasını garantileyecektir. Yanlış IP sınıfı seçimi, elektriksel arızalara, korozyona ve güvenlik risklerine yol açabilir.
Kontrol Panolarının Kurulumu ve Devreye Alınması: Adım Adım Yaklaşım
Bir kontrol panosunun kurulumu ve devreye alınması, tasarım aşaması kadar kritik ve özen gerektiren bir süreçtir. Hatalı bir kurulum, en iyi tasarlanmış sistemin bile performansını düşürebilir veya güvenlik riskleri oluşturabilir. Sahadaki deneyimlerimiz, doğru bir kurulumun, sistemin ömrünü ve güvenilirliğini %30 oranında artırdığını göstermektedir.
Kurulum Öncesi Kontroller ve Hazırlıklar
Kurulumdan önce yapılacak detaylı kontroller, olası sorunları önceden tespit etmeye yardımcı olur ve projenin zamanında ve bütçe dahilinde tamamlanmasını sağlar:
- Yer Seçimi: Panonun yerleştirileceği alanın uygunluğu (erişim kolaylığı, çevresel koşullar, titreşim, ısı kaynaklarından uzaklık).
- Altyapı Kontrolü: Gerekli elektrik beslemesi, topraklama hattı, haberleşme kablolarının ve montaj yüzeyinin sağlamlığı.
- Bileşen Doğrulaması: Tüm kontrol elemanlarının (PLC, röleler, şalterler vb.) teknik özelliklerinin ve fiziksel durumlarının kontrolü.
- Dokümantasyon İncelemesi: Kurulum şemalarının, kablolama diyagramlarının ve kullanım kılavuzlarının eksiksiz ve güncel olduğundan emin olunması.
Devreye Alma Süreçleri ve Test Protokolleri
Devreye alma, sistemin fiili çalışmaya başlamadan önce yapılan kritik test ve ayarlama aşamasıdır. Bu süreç, sistemin beklenildiği gibi çalıştığından emin olmak için titizlikle yürütülmelidir:
- Görsel Kontrol: Tüm bağlantıların doğru ve güvenli olduğundan, kabloların düzgün bir şekilde yönlendirildiğinden ve etiketlendiğinden emin olunur.
- İzolasyon ve Süreklilik Testleri: Elektrik kaçaklarını önlemek ve devre bütünlüğünü sağlamak için gerekli testler yapılır.
- Fonksiyonel Testler: Her bir kontrol elemanının ve PLC programının beklenen işlevleri yerine getirip getirmediği adım adım test edilir. Sensör girişleri, aktüatör çıkışları ve güvenlik kilitleri kontrol edilir.
- Entegrasyon Testleri: Kontrol panosunun diğer sistemlerle (SCADA, HMI, diğer panolar) haberleşmesi ve entegrasyonu test edilir.
- Yük Testleri: Sistem, gerçek veya simüle edilmiş çalışma yükleri altında test edilerek kararlılığı ve performansı değerlendirilir.
- Güvenlik Protokolleri: Acil durdurma sistemleri ve diğer güvenlik mekanizmalarının doğru çalıştığı doğrulanır.
Bu adımlar, sistemin güvenli, verimli ve güvenilir bir şekilde çalışmaya başlamasını sağlar. Başarılı bir devreye alma, uzun vadede bakım maliyetlerini düşürür ve operasyonel kesintileri minimize eder.
Kontrol Sistemlerinde Bakım, Arıza Giderme ve Enerji Verimliliği
Bir kontrol panosunun kurulumuyla iş bitmez; uzun ömürlü ve sorunsuz bir operasyon için düzenli bakım ve etkili arıza giderme stratejileri hayati önem taşır. Ayrıca, günümüz endüstrisinde enerji verimliliği, sadece maliyetleri düşürmekle kalmayıp aynı zamanda sürdürülebilirlik hedeflerine ulaşmada da kilit bir rol oynamaktadır. Doğru tasarlanmış bir kontrol panosu, enerji tüketiminde %15’e varan tasarruf sağlayabilir.
Periyodik Bakımın Önemi ve En İyi Uygulamalar
Kontrol panoları, sürekli çalışan karmaşık sistemlerdir. Bu nedenle, periyodik bakım, beklenmedik arızaların önüne geçmek ve sistemin maksimum verimlilikle çalışmasını sağlamak için vazgeçilmezdir. Bakım programları, üreticinin önerileri ve işletmenin operasyonel yoğunluğuna göre özelleştirilmelidir.
Önerilen Bakım Faaliyetleri:
- Görsel Denetim: Kablo bağlantılarının gevşek olup olmadığı, bileşenlerde aşırı ısınma belirtileri, korozyon veya toz birikimi kontrol edilir.
- Termal Görüntüleme: Kızılötesi kameralarla panonun içindeki bileşenlerin sıcaklık dağılımı incelenir. Anormal sıcaklık artışları, potansiyel arıza noktalarını gösterir.
- Elektriksel Ölçümler: Akım, gerilim ve direnç değerleri periyodik olarak kontrol edilir. Bu, bileşenlerin yaşlanma belirtilerini veya olası arızaları erken aşamada tespit etmeyi sağlar.
- Yazılım Güncellemeleri: PLC ve HMI yazılımlarının güncel tutulması, güvenlik açıklarını kapatır ve yeni özelliklerden faydalanılmasını sağlar.
- Temizlik: Panonun içindeki toz ve kir birikintileri, elektrik arklarına ve aşırı ısınmaya neden olabileceğinden düzenli olarak temizlenmelidir.
Sık Görülen Arızalar ve Hızlı Arıza Giderme Stratejileri
En iyi bakım programlarına rağmen, zaman zaman arızalar meydana gelebilir. Hızlı ve etkili arıza giderme, üretim kaybını minimize etmek için kritik öneme sahiptir.
Yaygın arıza türleri ve çözüm yaklaşımları:
| Arıza Türü | Olası Nedenler | Hızlı Çözüm Stratejileri |
|---|---|---|
| PLC Hatası/Program Durması | Yazılım hatası, güç dalgalanması, I/O modül arızası | PLC loglarını kontrol et, güç kaynağını doğrula, I/O modülünü test et/değiştir |
| Motor Çalışmaması | Kontaktör arızası, termik atması, kablo kopması, motor arızası | Kontaktör kontaklarını kontrol et, termiği sıfırla, motor sargılarını ölç |
| Sensör Okuma Hatası | Kablo hasarı, sensör kirliliği, kalibrasyon bozukluğu, sensör arızası | Kablo sürekliliğini kontrol et, sensörü temizle, kalibre et/değiştir |
| HMI Yanıt Vermemesi | Haberleşme hatası, HMI donanım arızası, yazılım donması | Haberleşme kablosunu kontrol et, HMI’yi yeniden başlat, yazılımı güncelle |
Ekibimizle yaptığımız saha gözlemlerine göre, PLC sistemlerinin entegrasyonu, arıza sürelerini ortalama %25 oranında azaltabilmektedir. Bu, arıza teşhisini kolaylaştıran gelişmiş tanılama özellikleri sayesinde mümkün olmaktadır.
Enerji Yönetimi ve Kontrol Panolarının Rolü

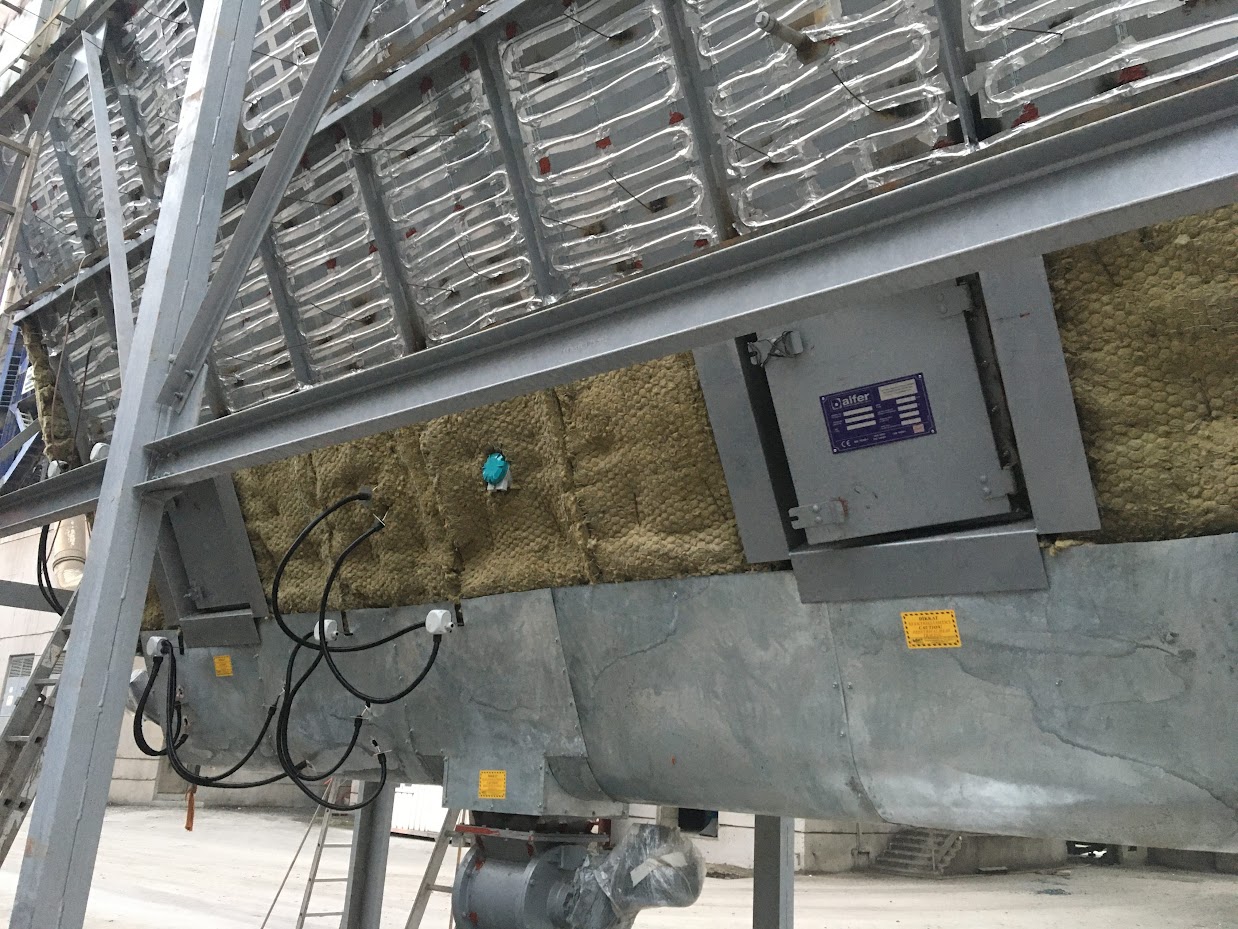

Enerji verimliliği, günümüz endüstrisinin en önemli gündem maddelerinden biridir. Kontrol panoları, bu alanda kritik bir rol oynar. Frekans konvertörleri, akıllı motor kontrol üniteleri ve enerji izleme sistemleri gibi entegre bileşenler sayesinde, enerji tüketimi optimize edilebilir. Örneğin, ısıtma proseslerinde kullanılan heat trace veya ısıtıcı kablo sistemlerinin kontrol panoları aracılığıyla hassas bir şekilde yönetilmesi, gereksiz enerji harcamalarını önleyerek önemli tasarruflar sağlar. Otomatik kapanma/açılma işlevleri, yük dengeleme algoritmaları ve pik yük yönetimi, enerji maliyetlerini düşürmek için kontrol panoları tarafından etkin bir şekilde uygulanabilir.
Geleceğin Kontrol Panoları: Endüstri 4.0 ve Ötesi
Teknolojinin hızla ilerlemesiyle birlikte, kontrol panoları ve kontrol elemanları da sürekli evrim geçirmektedir. Endüstri 4.0 devrimi, bu sistemlerin daha akıllı, daha bağlantılı ve daha özerk hale gelmesini sağlamıştır. Gelecek, yapay zeka ve makine öğrenimi ile zenginleştirilmiş, siber güvenlik önlemleriyle güçlendirilmiş kontrol sistemlerini işaret etmektedir.
Akıllı Fabrikalarda Kontrol Sistemlerinin Dönüşümü
Akıllı fabrikalar, üretim süreçlerinin tamamen dijitalleştirildiği ve birbirine bağlı olduğu ortamlardır. Bu bağlamda, kontrol panoları sadece komutları yerine getiren kutular olmaktan çıkıp, veri toplayan, analiz eden ve kendi kendine optimize olan akıllı merkezlere dönüşmektedir. SCADA (Denetleyici Kontrol ve Veri Toplama) sistemleri, sensör ağları ve bulut tabanlı platformlar aracılığıyla, tüm tesisin gerçek zamanlı olarak izlenmesi ve yönetilmesi mümkün hale gelmektedir. Bu entegrasyon, üretim esnekliğini artırırken, arıza öngörüsü ve proaktif bakım imkanları sunar.
Siber Güvenlik ve Uzaktan Erişim: Yeni Nesil Zorluklar
Kontrol sistemlerinin internete ve diğer ağlara bağlanması, yeni bir dizi güvenlik riskini de beraberinde getirmiştir. Endüstriyel kontrol sistemleri (ICS) için siber güvenlik, artık operasyonel süreklilik kadar kritik bir konudur. Yetkisiz erişim, veri ihlalleri veya kötü amaçlı yazılım saldırıları, ciddi üretim kayıplarına ve hatta fiziksel hasara yol açabilir. Bu nedenle, kontrol panolarının tasarımında ve işletiminde katı siber güvenlik protokolleri uygulanmalı, düzenli güvenlik denetimleri yapılmalı ve çalışanlar siber güvenlik konusunda eğitilmelidir. Uzaktan erişim imkanları sunan panolar için VPN (Sanal Özel Ağ) ve çok faktörlü kimlik doğrulama gibi gelişmiş güvenlik önlemleri zorunludur.
Endüstriyel kontrol panoları ve kontrol elemanları, karmaşık üretim süreçlerinin görünmez kahramanlarıdır. Doğru tasarım, titiz kurulum ve düzenli bakımla, bu sistemler işletmelere sadece operasyonel verimlilik değil, aynı zamanda sürdürülebilir bir rekabet avantajı da sunar. Geleceğin akıllı fabrikalarında, bu sistemlerin rolü daha da büyüyecek, yapay zeka ve gelişmiş analitik yeteneklerle donatılarak endüstriyel mükemmelliğin yeni sınırlarını belirleyecektir. İşletmelerin bu dönüşüme ayak uydurabilmesi için, alanında uzman mühendislik firmalarıyla işbirliği yapmaları ve teknolojinin sunduğu en son çözümleri benimsemeleri gerekmektedir. Referanslarımızı inceleyerek bu alandaki yetkinliğimize göz atabilirsiniz: referanslarımız.
Sıkça Sorulan Sorular
Kontrol panosu tasarımı ne kadar sürer ve maliyeti nedir?
Tasarım süresi ve maliyeti, panonun karmaşıklığına, içerdiği eleman sayısına ve projenin ölçeğine göre büyük ölçüde değişir. Basit bir pano birkaç gün içinde tasarlanabilirken, büyük ve entegre sistemler haftalar veya aylar sürebilir. Maliyetler ise yüzlerce dolardan on binlerce dolara kadar çıkabilir.
PLC ve Röle tabanlı sistemler arasındaki temel fark nedir?
PLC sistemleri, programlanabilir dijital kontrol sağlarken, röle tabanlı sistemler fiziksel kablolama ile mantıksal kontrol sağlar. PLC’ler daha esnek, karmaşık işlemleri yönetebilen ve kolayca değiştirilebilen yazılımlara sahipken, röle sistemleri daha basit uygulamalar için maliyet etkin olabilir ancak esneklikleri düşüktür.
Kontrol panolarında enerji verimliliğini artırmak için hangi teknolojiler kullanılır?
Enerji verimliliğini artırmak için frekans konvertörleri (motor hız kontrolü), akıllı motor kontrol üniteleri, enerji izleme sistemleri, otomatik yük dengeleme ve optimize edilmiş soğutma çözümleri kullanılır.
Kontrol panoları için hangi güvenlik standartlarına uyulmalıdır?
Uluslararası standartlar arasında IEC 61439 (Alçak Gerilim Anahtarlama ve Kontrol Düzenekleri), IEC 60204 (Makine Güvenliği – Makinelerin Elektriksel Donanımı) ve yerel elektrik yönetmelikleri (örneğin Türkiye’de Elektrik İç Tesisleri Yönetmeliği) bulunmaktadır. Ayrıca, siber güvenlik için ISA/IEC 62443 standartları da önemlidir.
Mevcut bir kontrol panosu modernize edilebilir mi, yoksa tamamen değiştirilmeli mi?
Mevcut bir panonun modernizasyonu (retrofitting), genellikle maliyet etkin bir çözümdür. Bileşenlerin güncellenmesi, PLC programının optimize edilmesi veya HMI arayüzlerinin yenilenmesi ile sistemin ömrü uzatılabilir ve verimliliği artırılabilir. Ancak, panonun fiziksel durumu çok kötü ise veya mevcut altyapı gelecekteki ihtiyaçları karşılayamayacak durumdaysa komple değişim daha uygun olabilir. Uzman bir mühendislik değerlendirmesi bu kararı vermede yardımcı olacaktır.
